| タイプ: | 商業エスカレーター | コード: | GB16899/EN115: 2017/ASME17.1 |
|---|---|---|---|
| 上昇: | <=8m | 程度: | 30°/35° |
| ステップ幅: | 1000/800/600 | 速度（m/s）: | 0.5 |
| 手すり: | ガラス | 平らなステップのNO: | 2 / 3 |
| 省エネモデル: | VFドライブ | 環境: | 屋内/屋外 |
| ステップ: | アルミ・ステンレス | 床板: | アルミ・ステンレス |
| ハイライト: | VF ドライブ ショッピング モール エスカレーター、ステンレス鋼ショッピング モール エスカレーター,Stainless Steel Shopping Mall Escalator |
||

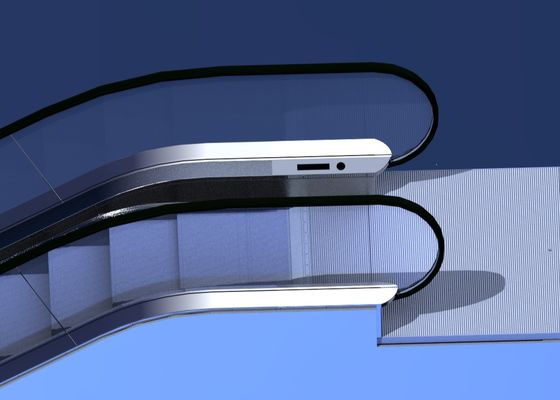

屋内 VF ドライブ ショッピング モール エスカレーター ステンレス鋼電動エスカレーター OEM
製品導入
当社の E06 商業用エスカレーターは、経験豊富で国際的な視野を持つ技術設計チームの専門知識の成果です。
この製品は、パーソナライズされたデザイン、専門的な技術、独自の特性を備えており、安全性と信頼性を兼ね備えています。優れた運転性能、高効率、省エネ機能とファッショナブルな外観を誇ります。
E06 タイプのエスカレーター製品は、安全性とグリーン環境保護を念頭に置いて設計されており、低コスト、低騒音、低消費電力、油汚染なしで動作することができます。これは、乗客が静かで自然な乗り心地を楽しむことができることを意味し、非常に望ましいものです。
適用範囲
E06 タイプの商業用エスカレーターは、屋内または屋外のさまざまな商業機会や環境で広く使用できます。
基本的な技術仕様
主要コンポーネントの成熟したパーソナライズされたデザインのハイライト
製品基本構造説明
トラス
エスカレータートラスはアンギュラープロファイル溶接鋼構造設計を使用しています。上弦と下弦には山形鋼L125x180x8を使用しています。トラスは最大 8 メートルの高さをサポートできます。長さ 15830mm はエスカレーターの最大 DBE (2 つのエンドサポート間の距離) であり、1 つの中間サポートを使用すると、エンドサポート間の交差距離は長さ 30600mm に達します。トラスのたわみは 1/750 未満です。これは計算によって検証され、コード EN115 要件に従った全負荷試験によって確認されています。トラスは室内機の防食のために粉体塗装されており、屋外用途には溶融亜鉛メッキが施されています。トラスはコンテナ輸送用に 2 つまたは 3 つの部分に分割して設計できます。
駆動機
駆動機は、標準構成としてウォーム ギアボックス減速機を使用し、オプションでヘリカル ギアボックス減速機を使用するように設計されています。モーターはエネルギー効率レベルIE2を標準、さらに超高レベルIE3をオプションで実現した高効率設計です。
ステップチェーンとステップ
ステップチェーンのピッチは業界で一般的なサイズである 133.33mm で設計されており、ステップ距離 400mm (133.33x3) に対応します。したがって、それらのスペアパーツは入手可能であり、スペアパーツ市場で人気があります。ステップは2種類を用意し、全面アルミダイカストステップが標準、組立式ステンレスステップはオプションとなります。ステップは黒またはグレーの粉体塗装されています。オプションで三辺黄色の境界線付き。
トラックシステム
線路は上部曲線、下部曲線、勾配区間から構成されます。上の曲線と下の曲線は溶接トラックブロックのデザインです。
傾斜部軌道は、ステップチェーンローラーやステップローラー走行時の誘導機能としてエッジを輪郭化した軌道形状構造です。この個性的な構造設計は、ステップの走行ガイドの信頼性と安定性に有益であり、横方向の動きを軽減します。
手すり
手すりは安全ガラスパネル、手すり中央のスリムなモダンなデザインです。エスカレーターの外観美化を図るLED手すり下照明、ブラシガード照明、コーム照明をオプション装備。スカートパネル、インナー、アウターデッキには2mmヘアラインステンレスSUS304を使用。外装パネルは特注設計となり、材質は1.5mm厚のステンレスSUS304を使用します。
ファッションの外観
コームサポートプレート
コームサポートプレート領域は非常に安全なリスク範囲であり、焦点を当てる必要があります。コーム支持板の強度を強化し、6000N/mm2の荷重がかかった状態でも変形が2mm以下となるようにしました。コームプレートのデザインに沿ったアップスラストトラックは、ギャレンティステップがヒッティングコームを持ち上げないようにするための安全対策の1つです。
潤滑装置
潤滑装置は、より優れた潤滑を実現する効率的なギヤポンプ装置です。石油廃棄物を削減し、環境汚染を避けるためのグリーン設計です。
制御システム
制御システムは、EN115:2017 コード要件に準拠したコントローラーと安全装置で構成されます。コントローラはマイクロプロセッサ制御ボードを適用し、エスカレーターの走行を監視するためにあらゆる種類の安全スイッチとさまざまなセンサーを装備します。コントローラーは、省エネのためにエスカレーターの速度を下げるためにアイドル モデルに切り替える VF ドライブをサポートしています。
|
安全装置を標準装備 - EN115:2017 要件に準拠 |
||
| 1 | 位相保護の欠如または誤った位相保護 | 欠相や異常相を検出した場合、エスカレーターは自動的に運転を停止します。 |
| 2 | モーター過負荷保護 | 電流が15％を超えるとエスカレーターは自動的に停止します。 |
| 3 | 電気製品のループ保護 | エスカレーターの回路および電源コンポーネントを保護するための自動回路切断装置を提供します。 |
| 4 | 手すり進入保護 | 手すりの入り口に物体が挟まったことを検出すると、保護機能が作動してエスカレーターの走行を停止します。 |
| 5 | 櫛板安全装置 | 異物がコームの中または間に挟まれた場合、エスカレーターは自動的に動作を停止します。 |
| 6 | 段差倒れ防止装置 | ステップの破損または重大な変形が検出されると、エスカレーターはステップがコームプレートに入る前に自動的に運転を停止します。 |
| 7 | メインドライブチェーン切断監視装置 | 主駆動チェーンが伸びすぎたり破損したりすると、監視装置が作動してエスカレーターの動作を停止します。 |
| 8 | ステップチェーンの安全保護 | ステップチェーンが伸びすぎたり切れたりすると保護装置が作動し、エスカレーターの運転を停止します。 |
| 9 | 過速度保護 | センサーを適用してメインドライブスプロケットの速度を直接監視し、定格速度より20％高い速度で動作していることを検出すると保護が作動し、エスカレーターの動作が停止すると主電源がカットされます。補助ブレーキが装備されているエスカレーターが高さ6mを超える場合、この非常ブレーキ装置が作動してエスカレーターの走行にブレーキがかかります。 |
| 10 | 非意図的リバーサルプロテクション (NRD) | メインドライブスプロケットの回転方向をセンサーで監視し、ステップや手すりの意図しない逆転（設定方向からの）移動を検知すると保護が作動し、エスカレーターの動作を停止します。エスカレーターの高さが6mを超える場合、補助ブレーキが装備されており、この非常ブレーキ装置が作動してエスカレーターの走行にブレーキがかかります。 |
| 11 | 境界線 | 黄色の境界線は、ステップ踏面の前方と両側に配置されており、乗客が危険なエリアから離れて、隣のステップの端とスカートパネルの間の隙間に入り込むのを避けることができます。 |
| 12 | 非常停止ボタン | 事故が起きた場合、非常停止ボタンを押してエスカレーターを停止させてください。 |
| 13 | スカートパネルの保護 | スカートパネルとステップの間に異物が挟まった場合、エスカレーターは自動的に動作を停止します。 |
| 14 | ブレーキ保護 | 電力供給が不足したり、安全装置が作動したりした場合には、安全装置のバネ弾性作用によりワーキングブレーキ機能が作動し、エスカレーターに制動を掛けて運転を停止させます。 |
| 15 | 安全点検スイッチ | 点検整備時にエスカレーターが始動しないようにする安全装置です。 |
| 16 | アンダーステップ照明 | エスカレーターの上端と下端、階段の下部には、乗客に安全上の注意を喚起するための照明が設置されています。 |
| 17 | アランベル始動装置 | エスカレーターの出発時に警報ベルが鳴り、乗客に安全上の注意を喚起します。 |
| 18 | 手すり壊れた装置 | 手すりが破損した場合、エスカレーターは自動的に運転を停止します。 |
| 19 | 手すり速度監視装置 | 保護機能は、5 ～ 15 秒以内にステップ速度に対して +-15% を超える手すり速度の偏差を検出すると、エスカレーターを停止します。 |
| 20 | スカートパネルブッシュガード | スカートパネルとステップの間にはブラシガードが設置されており、乗員がスカートパネルに触れるのを防ぎます。 |
| 21 | ステップデバイスがありません | 踏み間違いが検出され、トラップウィンドウがコームから現れる前にエスカレーターが停止します。 |
| 22 | ブレーキ解除検出 | ブレーキ追加検出スイッチにより、ブレーキを解除しないとモーターが回転せず、機械モーターの焼損を防ぎます。 |
| 23 | 床板 接触装置 | 床板を外した機械室への乗員や整備員の転落危険を防止します。サービスマンは検査ボックスを使用し、床板を取り外した状態で検査モデルによるエスカレーターを走行させなければなりません。 |
| オプションの安全装置 | ||
| 24 | 補助ブレーキ | オプションの強化安全装置として上昇 6 m 未満のエスカレーター用 |
| 25 | 耐火ローリングドア装置 | この装置が作動するとエスカレーターの運行を停止させることができます。この装置は建物内のエスカレーター付近に設置する必要があります。 |
エスカレーターの安全装置の配置
購入構成
安全性、効率性、信頼性、ファッション性などの分野に重点を置き、顧客のさまざまなニーズを満たすために選択できる 3 つの典型的な購入構成:
標準 - エスカレーターの基本機能のニーズを十分に満たします。
プロフェッショナル - エスカレーターで一般的に使用されるさまざまな機能のニーズに完全に対応し、可変周波数駆動の省エネ機能を搭載しています。専用のコーム照明とスカートパネルのブラシ照明。
デラックス - エスカレーターのさまざまな機能のニーズを完全に満たし、可変周波数駆動省エネ機能を備え、駆動機はより高効率のスパイラルベベルギア減速機を採用し、エスカレーターを美しくするためのさまざまな照明を提供し、厚さ2mmのステンレス鋼を使用しています。などの先進素材、4リットルの大容量オイル缶など贅沢な構成。
カスタマイズされたエスカレーター製品が必要な場合は、エスカレーターの特殊構成についてご相談ください。
t の行列3 つの一般的な購入構成
| 構成 | 屋内 | アウトドア | |||||
| 成分 | 標準 | プロ | デラックス | 標準 | プロ | デラックス | |
| 安全構成 | 黄色の警告のあるコーム | / | ✔ | ✔ | / | ✔ | ✔ |
| 火災時の緊急停止インターフェース | / | ○ | ✔ | / | ○ | ✔ | |
| コーム照明 | / | ✔ | ✔ | / | ✔ | ✔ | |
| 補助ブレーキ | / | ○ | ✔ | / | ○ | ✔ | |
| インターフェースの構築とメンテナンスの安全パッケージ | / | ✔ | ✔ | / | ✔ | ✔ | |
| アンダーステップ照明 | / | / | ✔ | / | / | ✔ | |
| 省エネ | ギアボックス | ウォームギアボックス | ウォームギアボックス | ヘリカルギヤボックス | ウォームギアボックス | ウォームギアボックス | ヘリカルギヤボックス |
| 省エネモード | 連続運転 | スタンバイ VF でのアイドル速度 | スタンバイVFによる間欠動作 | 連続運転 | スタンバイ VF でのアイドル速度 | スタンバイVFによる間欠動作 | |
| 装飾 | スカートパネル照明 | / | / | ○ | / | / | ○ |
設定(続き)
| 構成 | 屋内 | アウトドア | |||||
| 成分 | 標準 | プロ | デラックス | 標準 | プロ | デラックス | |
| 材料 | スカートパネル | 1.5mmSUS430 | 1.5mmSUS304 | 2mmSUS304 | 1.5mmSUS304 | 1.5mmSUS304 | 2mmSUS304 |
| デッキプロファイル | 1.5mmSUS430 | 1.5mmSUS304 | 2mmSUS304 | 1.5mmSUS304 | 1.5mmSUS304 | 2mmSUS304 | |
| エントリーボックス | SUS430 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 | |
| 床板 | SUS430 | SUS304 | アルミニウム | アルミニウム | アルミニウム | アルミニウム | |
| 手すり | SBR | SBR | ノーザンテリトリー | SBR | SBR | CSM | |
|
ステップ/ステップチェーンローラーカバー (防水カバー)) |
/ | / | / | ✔ | ✔ | ✔ | |
| その他 | 燃料タンク容量 | 2L | 4L | 4L | 2L | 4L | 4L |
| 給油フロートスイッチ | / | ✔ | ✔ | / | ✔ | ✔ | |
| 上部踊り場の故障表示 | / | ✔ | ✔ | / | ✔ | ✔ | |
事前組み立てサービス
エスカレーターの事前組立サービスを行っております。顧客は、地元の特別なニーズを満たすために、現地供給によって提供されるコントローラーを除くエスカレーター全体の半製品を注文できます。
レイアウト図
レイアウト図（続き）
