513NPE索引Pinのエスカレーター ステップ鎖3Pのエスカレーターの固体車軸は135.46を投げる

エスカレーターの予備品、リンク ステップ鎖-ピッチ135.46の固体車軸、索引ピンの中のローラー

背景の紹介
商業エスカレーターはリンク ステップ鎖の設計の中の使用されたローラーである。 これらの種類のエスカレーター プロダクトはデパートのようなnornalの乗客の流れを用いる商業建物が付いている場所で大抵、ショッピング モール、オフィス ビル、病院、展示場、ホテルおよび空港、等使用される。 従って、安全および生産の品質管理、エスカレーターのドライブの重大な部品のステップ鎖のための強い条件がある。不断の使用の後で、ステップ鎖が身に着け、設計耐用年数に達したら、およびpropertly取り替えられた時機を得なければならない。

デパート、オフィス、

病院、ショッピングセンター、展示場、ホテルおよび空港

製品仕様書

プロダクト細部

チェーン ピッチP = 135.46mmの3P =ステップ間隔= 406.4mm
ステップ鎖は潤滑のための使用されたオイルである。

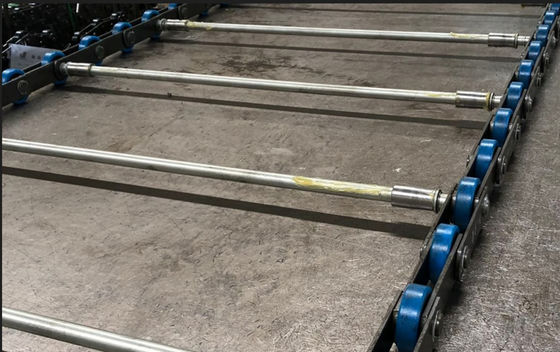

鎖は固体車軸によって左右の側面リンクに接続される。固体車軸は鎖交通機関のためのアセンブリ鎖としてチェーン・リンクの版によって固定される歩む。通常、単位の鎖は指定される契約の基盤を折り、10の折目、2つの折目で分けられ、リンクを相殺できる。
ステップはステップ鎖と固定するべき使用された索引ピンである。3タイプのチェーン幅がある:エスカレーターのタイプのための1000、800および600。

ステップ鎖のローラーは加水分解の抵抗力があるポリウレタンによってなされ、チェーン ローラーのハブの材料はPA 66である。 すべてのステップ鎖のローラーはThの資格テストに含んでいる反加水分解を250時間、オイルの加水分解250時間および生命テスト走行時間5000hours合格した。

鎖のオーダー コードの単位

適用

リンク ステップ鎖の中のピッチ135.46mmのローラーはステップ間隔406.4mmの商業エスカレーターで広く利用されている。それはエスカレーター プロダクト506、510、513NPE、508NCE、515NPE、等のために適している。

Productiおよび品質管理

工業有名なステップ鎖の製造者によるステップ鎖のproductio。全体のステップ鎖の製造プロセスはmeterial imgress、機械で造る部品部分の熱処理が含まれ、eansureへの品質管理の計画の最終組立ては各ステップ鎖元の設計の品質を達成した。質レベルは国際的な一流のブランドのエスカレーター ステップ鎖に一貫している。

すべてのタイプ ステップ鎖はCNASのタイプ検定証を達成した。

私達のサービス
私達の専門の設計のチームは顧客が安全および寿命の条件を満たすために適切なステップ鎖の指定を識別するのを助けるようにテクニカル サポートを提供できる。

私達は親切に私達の顧客をエスカレーターの鎖と、鎖の鎖の例えば技術援助のレポート関連している、あらゆる文書予備の部品番号、デッサン、破損負荷証明書/破損負荷計算、等を私達に与えるように要求する。これらの文書はかなり照会のスピードをあげ、矛盾を明白にすることができる。non-functioning鎖を提供する危険を避けるためには、部品のリンク版、ローラー、ステップ ピン、車軸、車軸部品および印の詳しい写真が付いているこのアンケートそして同一証明の型板を完了しなさい。できるだけ完全に次のポイントおよびチェーン型板で満たしなさい。型板が測定されるべき鎖から逸脱すればスケッチ、測定および偏差を詳しく撮影するため。
