商品の詳細:
お支払配送条件:
|
| タイプ: | 1400、1200、1000、800 | ステップチェーンピッチ (P): | 135.46 |
|---|---|---|---|
| ピン径 (D): | 12.7/15/20/25 | ローラーサイズ（D1×H）: | 100×22 |
| 車軸: | 個体 | 環境: | 屋内/屋外 |
| 車軸接続: | 固定式 | 潤滑: | グリース |
| ステップ固定: | 樹脂クランプブッシュ | のために適した: | 606、610、610MPT |
背景の紹介
リンク パレット鎖の外のローラーは公共および頑丈な公共の動く歩道で広く利用されている。 このタイプの動く歩道は空港、地下鉄、公共交通機関のハブ、等の適切に大抵使用される。集中的な乗客の流れが原因で、製品品質および安全の必要な厳密がある。ドライブ要素の1つ、それはとしてパレット鎖動く歩道の重大な部品である。不断の使用の後で、パレット鎖が身に着け、設計耐用年数に達したら、それはおよびpropertly取り替えられた時機を得なければならない。
製品仕様書
| プロダクト シリーズ | 潤滑 |
チェーンPin |
車軸関係 |
車軸タイプ |
ローラーのサイズ |
ステップ 固定 |
Min. Break |
|---|---|---|---|---|---|---|---|
| P1354 12 os | グリース | 12.7 | 固定される | 固体 | 100 x 22 | クランプ薮 | 124 |
| P1354 15 os | グリース | 15 | 固定される |
固体 |
100 x 22 | クランプ薮 | 90 |
| P1354 20 os | グリース | 20 | 固定される | 固体 | 100 x 22 | クランプ薮 | 150 |
| P1354 25 os | グリース | 25 | 固定される | 固体 | 100 x 22 | クランプ薮 | 190 |
プロダクト細部
チェーン ピッチはP = 135.46mmの3P =ステップ間隔= 406.4mmのパレット鎖潤滑のための使用されたグリースである。

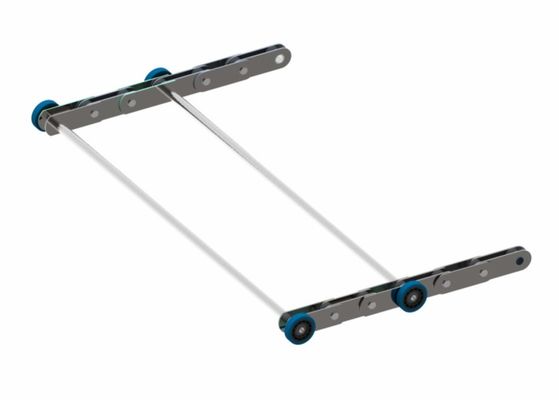

パレット鎖は固体車軸によって左右の側面リンクに接続される。 パレット鎖の固体車軸は交通機関のためのチェーン・リンクの版によって固定される。パレット鎖にタイプ800 1000、プロダクト幅の1200 and1400がある。
パレットは明白な忍耐の薮および滑走ブロックを通ってパレット鎖の車軸によって固定している

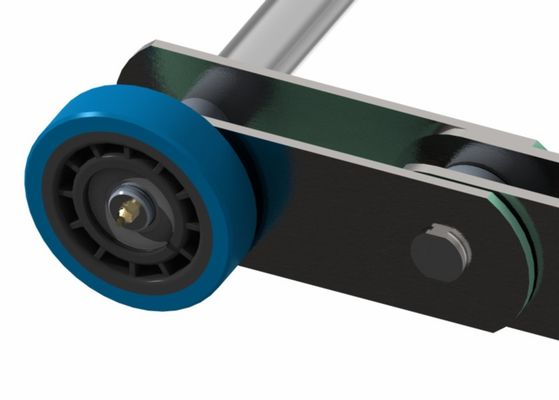

パレット鎖のローラーは加水分解の抵抗力があるポリウレタンによってなされる。チェーン ローラーのハブは使用されたポリアミド66である。すべてのローラーは資格テストに含んでいる反加水分解を250時間、オイルの加水分解250時間および生命テスト走行時間5000hours合格した。
| 水加水分解テスト | Oildの加水分解テスト | 生命時間ランニング テスト |
| 250時間 | 250時間 | 5000時間 |
鎖のオーダー コードの単位
| プロダクト シリーズ | ローラーのサイズ | 動く歩道の幅 | 10の折目の鎖 | 2つの折目の鎖 | リンクを相殺しなさい |
| P1354 12 os | 100x22 | 1000 | aP1354 12 os10 | aP1354-12-0s-02 | aP1354-12-0s-01 |
| P1354 12 os | 100x22 | 800 | bP1354 12 os10 | bP1354 12 os02 | bP1354 12 os01 |
|
P1354 15 os |
100x22 | 1400 | aP1354 15 os10 | aP1354 15 os02 | aP1354 15 os01 |
| P1354 15 os | 100x22 | 1200 | bP1354 15 os10 | bP1354 15 os02 | bP1354 15 os01 |
| P1354 15 os | 100x22 | 1000 | cP1354 15 os10 | cP1354 15 os02 | cP1354 15 os01 |
| P1354 15 os | 100x22 | 800 | dP1354 15 os10 | dP1354 15 os02 | dP1354 15 os01 |
| P1354 20 os | 100x22 | 1400 | aP1354 20 os10 | aP1354 20 os02 | aP1354 20 os01 |
| P1354 20 os | 100x22 | 1200 | bP1354 20 os10 | bP1354 20 os02 | bP1354 20 os01 |
| P1354 20 os | 100x22 | 1000 | cP1354 20 os10 | cP1354 20 os02 | cP1354 20 os01 |
| P1354 20 os | 100x22 | 800 | dP1354 20 os10 | dP1354 20 os02 | dP1354 20 os01 |
| P1354 25 os | 100x22 | 1400 | aP1354 25 os10 | aP1354 25 os02 | aP1354 25 os01 |
| P1354 25 os | 100x22 | 1200 | bP1354 25 os10 | bP1354 25 os02 | bP1354 25 os01 |
| P1354 25 os | 100x22 | 1000 | cP1354 25 os10 | cP1354 25 os02 | cP1354 25 os01 |
| P1354 25 os | 100x22 | 800 | dP1354 25 os10 | dP1354 25 os02 | dP1354 25 os01 |
適用
リンク パレット鎖の外のピッチ135.46mmのローラーは406.4mmのパレット間隔の頑丈な公共の動く歩道で使用される。 それは動く歩道プロダクト606、610および610MPTのために適している。
Productiおよび品質管理
工業有名なチェーン製造者によるパレット鎖のproductio。全体のパレット鎖の製造プロセスはmeterial imgress、機械で造る部品部分の熱処理が含まれ、eansureへの品質管理の計画の最終組立ては各パレット鎖元の設計の品質を達成した。質レベルは国際的な一流のブランドのエスカレーター パレット鎖に一貫している。
すべてのタイプ パレット鎖はCNASのタイプ検定証を達成した。
私達のサービス
私達の専門の設計のチームは顧客が安全および寿命の条件を満たすために適切なパレット鎖の指定を識別するのを助けるようにテクニカル サポートを提供できる。
私達は親切に私達の顧客をエスカレーターの鎖と、鎖の鎖の例えば技術援助のレポート関連している、あらゆる文書予備の部品番号、デッサン、破損負荷証明書/破損負荷計算、等を私達に与えるように要求する。これらの文書はかなり照会のスピードをあげ、矛盾を明白にすることができる。non-functioning鎖を提供する危険を避けるためには、部品のリンク版、ローラー、ステップ ピン、車軸、車軸部品および印の詳しい写真が付いているこのアンケートそして同一証明の型板を完了しなさい。できるだけ完全に次のポイントおよびチェーン型板で満たしなさい。型板が測定されるべき鎖から逸脱すればスケッチ、測定および偏差を詳しく撮影するため。
コンタクトパーソン: Mr. Jiang
電話番号: +8613922776305
